喇叭网冲孔的模具设计要点有哪些

发布日期：2025-05-17 作者：点击：

　　喇叭网冲孔模具设计的好坏，直接影响到喇叭网的生产质量、生产效率以及模具自身的使用寿命。在设计喇叭网冲孔模具时，有多个要点需要着重关注。

　　模具的结构设计是基础。首先要确定模具的类型，常见的有单工序模、复合模和级进模等。单工序模结构相对简单，每次冲压只能完成一个工序，适用于简单形状、小批量的喇叭网冲孔；复合模能在一次冲压行程中，在模具同一部位完成多个工序，生产效率较高，适合形状较复杂、精度要求相对较高的喇叭网；级进模则是在一副模具上，按照一定顺序设置多个工位，坯料依次经过各工位，完成多个工序，适用于大批量、高精度的喇叭网生产。同时，模具的导向机构也很关键，合理设计导柱、导套等导向部件，能确保上模与下模之间的准确配合，避免冲压时出现偏移，影响冲孔精度和模具寿命。

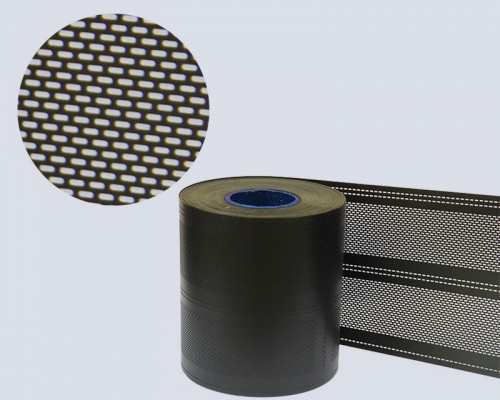

喇叭网冲孔

　　材料选择对模具性能至关重要。模具材料需要具备良好的强度、硬度、耐磨性和韧性。一般来说，模具的凸模和凹模会选用合金钢，如 Cr12MoV、SKD11 等，这些钢材经过热处理后，能获得较高的硬度和耐磨性，在长期的冲压过程中，减少模具的磨损，保证喇叭网冲孔的尺寸精度和表面质量。而模具的模座等部件，通常会采用铸铁或铸钢材料，它们具有较好的刚性和稳定性，能为整个模具提供可靠的支撑。在选择材料时，还要考虑成本因素，根据生产需求和预算，选择性价比合适的材料。

　　在设计模具时，规划冲孔的尺寸和形状。要根据喇叭网的设计要求，确定模具上冲孔的大小、形状以及孔与孔之间的间距。孔的尺寸精度直接影响喇叭网的使用性能，例如孔径过大或过小，可能会影响喇叭的音质和防护效果。对于形状复杂的孔，在设计模具时，需要采用合适的加工工艺，如电火花加工、线切割等，确保模具的加工精度。同时，还要考虑到冲压过程中材料的回弹因素，在设计模具尺寸时，适当预留一定的补偿量，保证冲压出的喇叭网符合尺寸要求。

　　模具的耐用性设计也不容忽视。为了提高模具的使用寿命，需要在设计阶段考虑减少模具的磨损和损坏。例如，在容易磨损的部位，如凸模和凹模的刃口处，可以采用镶拼结构，当刃口磨损后，只需更换镶块，而无需更换整个模具，降低维修成本和时间。此外，合理设计模具的脱模机构也很重要，确保冲压后的喇叭网能够顺利从模具中脱出，避免因脱模不畅导致模具损坏或喇叭网变形。
